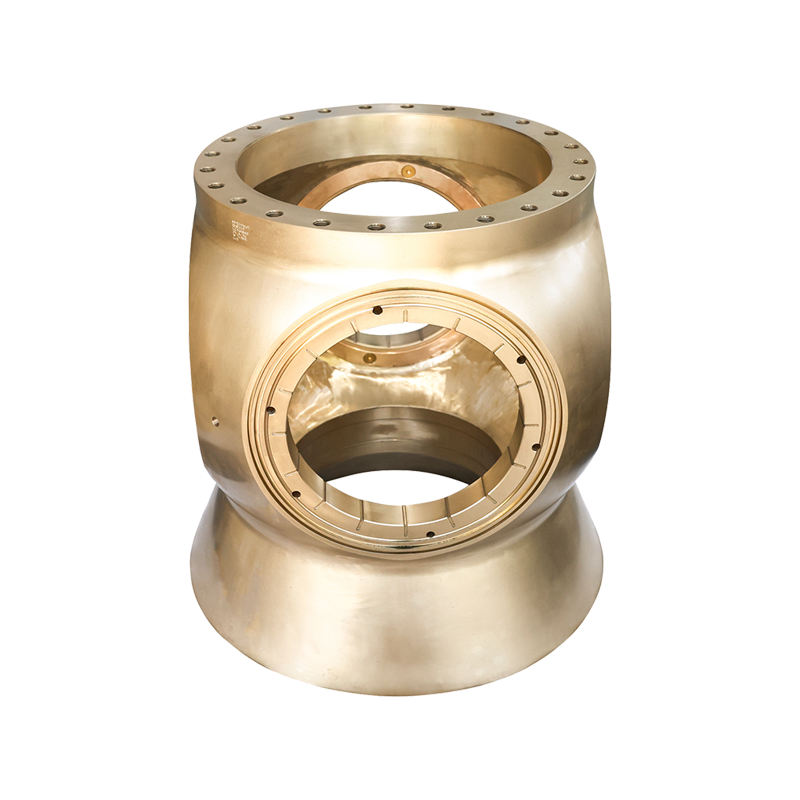

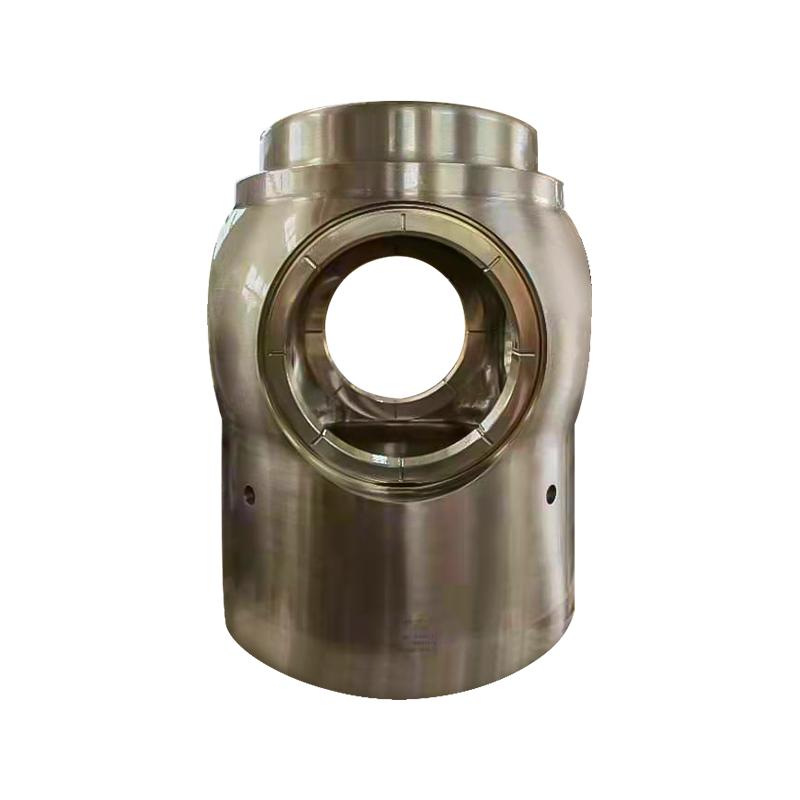

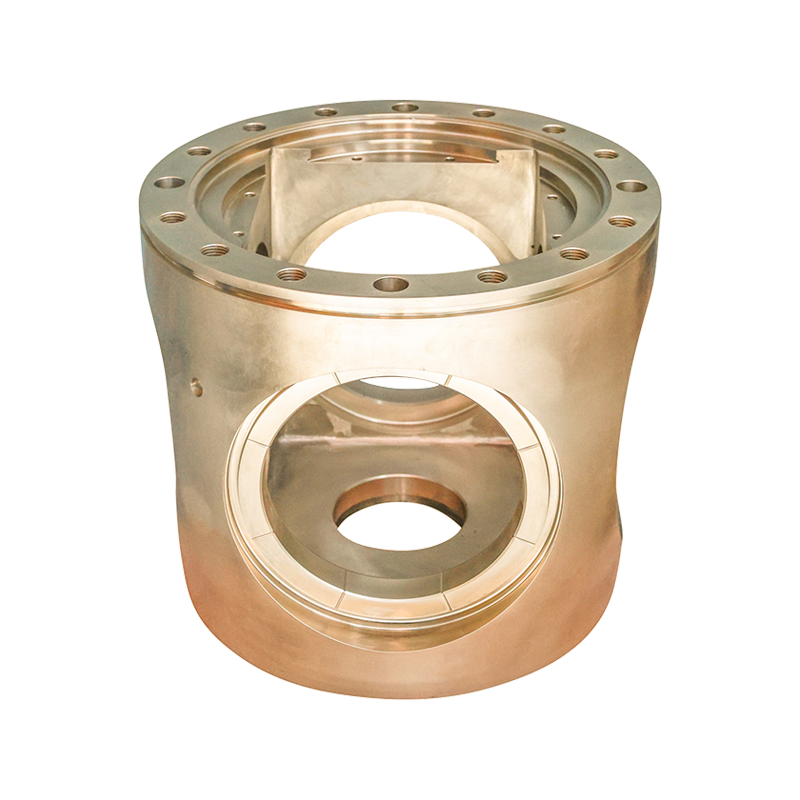

Hab CPP Marin

Dalam sistem Kipas Padang Terkawal, Hab CPP ialah komponen utama yang menyambungkan bilah dan sistem penghantaran kuasa, dan melaksanakan fungsi teras pelarasan sudut bilah, penghantaran kuasa dan kestabilan sistem. Ketepatan reka bentuk dan prestasinya secara langsung menentukan kelajuan tindak balas, tahap kecekapan tenaga dan kebolehpercayaan operasi sistem CPP, dan merupakan "pusat saraf" dalam sistem pendorong kapal.

Hab CPP mempunyai struktur yang kompleks dan canggih, dan menyepadukan mekanisme pelarasan jarak, sistem pengedap dan komponen penghantaran kuasa di dalamnya, terutamanya terdiri daripada bahagian berikut:
Mekanisme pelarasan jarak: Komponen teras termasuk omboh hidraulik, rod penyambung, aci sipi dan peluncur. Omboh bergerak melalui tekanan minyak hidraulik, dan aci sipi didorong untuk berputar melalui rod penyambung, dan akhirnya bilah berputar di sekitar paksi untuk melaraskan padang. Contohnya, Zhenjiang Jinye Propeller Co., Ltd. menggunakan mekanisme pemesinan berketepatan tinggi dalam produk CPPnya untuk memastikan ralat pelarasan sudut bilah dikawal dalam ±0.1°.
Sistem pengedap: Disebabkan oleh persekitaran air laut jangka panjang, beberapa pengedap mekanikal (seperti pengedap minyak rangka, cincin O) mesti dilengkapi pada kedua-dua hujung Hab untuk mengelakkan air laut daripada menyusup ke bahagian dalam dan mencemari minyak hidraulik, sambil mengelakkan kebocoran minyak hidraulik dan menyebabkan pencemaran marin.
Pemasangan penghantaran kuasa: termasuk struktur lengan, galas dan alur kunci, yang bertanggungjawab untuk menghantar tork mesin utama dari aci penghantaran ke bilah sambil menanggung beban jejarian dan paksi yang dijana oleh putaran bilah.

Aliran Kerja: Apabila jambatan mengeluarkan arahan pelarasan jarak, stesen pam hidraulik mengeluarkan minyak tekanan ke dalam silinder minyak di Hab, menolak omboh untuk bergerak secara paksi, dan menukar gerakan linear ke dalam gerakan berputar bilah melalui mekanisme rod penyambung, dengan itu menukar padang. Julat pelarasan pic biasanya -30° (terbalikan) hingga 30° (arah), membenarkan perubahan berterusan dan tanpa langkah dalam tujahan.

Pelarasan jarak yang tepat, disesuaikan dengan pelbagai keadaan kerja
Sebagai komponen kawalan langsung sudut bilah, Hab CPP boleh menukar padang dari hadapan ke belakang dalam 0.5-2 saat, tanpa menukar stereng utama, meningkatkan fleksibiliti kawalan kapal. Sebagai contoh, dalam operasi bot tunda, pelarasan jarak pantas Hab boleh serta-merta bermula dan berhenti dan bergerak secara mendatar, dan dengan tepat sepadan dengan pelarasan postur kapal yang ditunda.
Penghantaran kuasa yang cekap dan mengurangkan penggunaan tenaga
Kecekapan penghantaran kuasa Hab perlu dikekalkan melebihi 95%, dan pekali geseran galas dalamannya dan reka bentuk konsentrik sistem aci secara langsung mempengaruhi kehilangan tenaga. Zhenjiang Jinye meningkatkan kecekapan penghantaran kuasa dengan mengoptimumkan struktur dalaman Hab (seperti menggunakan galas penggelek dan bukannya galas gelongsor), membantu kapal mengurangkan penggunaan bahan api setiap perbatuan unit.

Pengedap dan perlindungan untuk menyesuaikan diri dengan persekitaran yang keras
Semburan garam, kelodak dan suhu rendah dalam persekitaran marin boleh menghakis Hab, jadi cangkerangnya biasanya diperbuat daripada gangsa nikel-aluminium yang tahan kakisan atau besi tuang berkekuatan tinggi. Sistem pengedap dalaman perlu lulus ujian tekanan lebih daripada 10 bar untuk memastikan operasi yang boleh dipercayai jangka panjang di laut dalam atau perairan yang sangat tercemar.
Sistem serasi, kawalan pintar bersepadu
Hab CPP moden boleh dikaitkan dengan sistem pengurusan kuasa kapal (PMS), dan boleh memantau sudut bilah, tekanan minyak dan suhu dalam masa nyata melalui penderia, dan secara automatik mengoptimumkan padang berdasarkan data seperti kelajuan dan beban. Contohnya, semasa belayar penumpang dan roller-roulette, sistem boleh melaraskan padang secara automatik mengikut cerun laluan, supaya mesin hos sentiasa beroperasi dalam keadaan kerja yang terbaik.

Reka bentuk Hab CPP perlu disesuaikan mengikut senario operasi kapal untuk memenuhi keperluan kuasa dan tekanan persekitaran yang berbeza:
Kapal kejuruteraan marin (seperti kapal pembekal platform penggerudian): Mereka memerlukan kedudukan tepat yang kerap dan berkelajuan rendah. Mekanisme pelarasan jarak Hub perlu mempunyai keupayaan penalaan halus frekuensi tinggi. Mereka biasanya dilengkapi dengan sistem hidraulik servo untuk mencapai pelarasan sudut aras 0.1° untuk memastikan kapal mengekalkan sikap yang stabil dalam angin dan ombak.
Kapal dagang besar (seperti kapal kontena dan kapal tangki): Fokus pada kecekapan tenaga dan kebolehpercayaan. Hab menggunakan reka bentuk diameter besar (sebahagiannya sehingga 3-5 meter), dan diperbuat daripada aloi berkekuatan tinggi untuk menahan beban berterusan di bawah tujahan sepuluh ribu tan, sambil mengurangkan rintangan aliran air melalui cangkerang yang diperkemas.

Kapal khas (seperti kapal pemecah ais, kapal penyelidikan saintifik): Dalam menghadapi persekitaran yang melampau seperti suhu rendah dan kesan ais, sistem pengedap Hub perlu dibuat daripada bahan getah tahan suhu rendah, cangkerang meningkatkan salutan tahan haus, dan reka bentuk jurang mekanisme pelarasan jarak mengambil kira pengecutan suhu rendah untuk mengelakkan komponen tersekat.
Kapal pedalaman (seperti feri dan kapal kargo): Disebabkan oleh laluan air cetek dan banyak kelodak dan pasir, Hab perlu dilengkapi dengan peranti penapisan anti kelodak, dan galasnya dilincirkan sendiri untuk mengurangkan kegagalan yang disebabkan oleh kelodak dan kehausan pasir.
Mengambil amalan Zhenjiang Jinye sebagai contoh, ia adalah Hab CPP yang disesuaikan oleh kapal penyelidikan saintifik kutub. Melalui ujian suhu rendah -40℃, sistem pengedap boleh menahan tekanan serta-merta 15MPa yang disebabkan oleh hentaman ais, memenuhi keperluan operasi dalam persekitaran yang melampau.

Dengan peningkatan perkapalan hijau dan kecerdasan, evolusi teknologi CPP Hub mempunyai tiga hala tuju utama:
Inovasi Bahan
Bahan komposit baharu (seperti resin bertetulang gentian karbon) telah mula digunakan dalam cengkerang Hub, yang mengurangkan berat lebih daripada 30% berbanding bahan logam tradisional, dan juga mempunyai rintangan kakisan yang lebih baik; galas dalaman diperbuat daripada salutan seramik, dan pekali geseran dikurangkan sebanyak 50%, memanjangkan hayat perkhidmatan kepada lebih daripada 20,000 jam.
Penyelenggaraan diagnostik dan ramalan pintar
Sepadukan penderia getaran, penderia suhu dan penderia tekanan minyak untuk menganalisis status operasi Hab dalam masa nyata melalui pengiraan tepi dan amaran kemungkinan berlaku kerosakan terlebih dahulu. Contohnya, apabila kenaikan suhu galas yang tidak normal dikesan, sistem boleh melaraskan aliran minyak hidraulik secara automatik untuk penyejukan dan tolak gesaan penyelenggaraan kepada anak kapal.

Reka bentuk bersepadu
Mekanisme pelarasan jarak bersepadu dengan stesen pam hidraulik untuk mengurangkan sambungan saluran paip dan mengurangkan risiko kebocoran; pada masa yang sama, teknologi percetakan 3D digunakan untuk mengeluarkan struktur dalaman yang kompleks, mengurangkan bilangan bahagian Hub sebanyak 40% dan meningkatkan kecekapan pemasangan sebanyak 50%.
Syarikat seperti Zhenjiang Jinye telah membuat rancangan dalam bidang ini. Hab CPP pintar yang dilancarkan pada 2024 telah disambungkan dengan sistem kembar digital kapal, yang boleh meningkatkan lagi kecekapan promosi melalui simulasi maya.

Sebagai "otak" kipas padang boleh laras, pembangunan teknologi CPP Hub berjalan melalui proses peningkatan sistem pendorong kapal daripada kawalan mekanikal kepada kerjasama pintar. Berdasarkan amalan pengeluar seperti Zhenjiang Jinye, pemprosesan ketepatan tinggi, reka bentuk tersuai dan integrasi pintar adalah daya saing teras Hab CPP. Pada masa hadapan, dengan peningkatan piawaian kapal hijau, Hab CPP dengan kecekapan tinggi, penggunaan rendah dan fungsi diagnosis pintar akan menjadi arus perdana, memberikan sokongan utama untuk transformasi rendah karbon industri perkapalan.
